Настройка маршрутизатора QTech QDSL-1040WU под Ростелеком

Пользователи Ростелеком, использующие универсальный роутер QTech QDSL-1040WU, могут подключиться к сети интернет, используя технологии Ethernet или ADSL. Данная модель маршрутизатора имеет Wi-Fi-модуль, который дает возможность создать беспроводную Wi-Fi сеть. Далее находятся инструкции по подключению и настройке маршрутизатора QTech QDSL-1040WU.

Установка соединения с сетью интернет

Для того чтобы настроить данный маршрутизатор, используется ПК, который подключен к данному маршрутизатору. Подключите компьютер к желтому порту роутера, используя кабель, идущий в комплекте с маршрутизатором. Далее необходимо подключить кабель, идущий от провайдера в ваш дом/квартиру. Интернет может, проведен к вам двумя способами: по телефонному кабелю(ADSL) и по Ethernet-подключению. Вам необходимо подсоединить кабель к порту с соответствующим названием.

Вход в систему настройки маршрутизатора

Закончив работу по подготовке, вам необходимо подключиться к web-интерфейсу роутера, используя любой браузер. Сперва необходимо узнать IP-адрес маршрутизатора:

нажмите на иконку сети;

выберете строку «Центр управления сетям»;

выберете «Локальное подключение»;

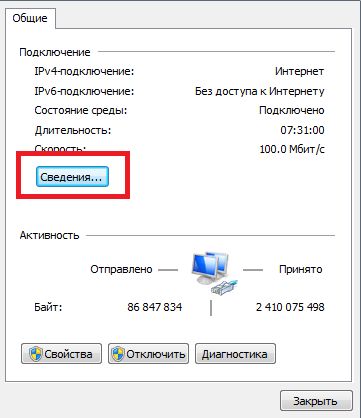

следуйте в меню сведений о подключении;

в этом окне будет находиться поле, под названием «Шлюз». Этот адрес и есть ссылкой для доступа к web-интерфейсу вашего маршрутизатора;

откройте программу, для просмотра интернет-страниц (браузер), который вы используете;

введите в адресную строку значение, которое вы нашли в поле «Шлюз» и нажмите на кнопку «Перейти»;

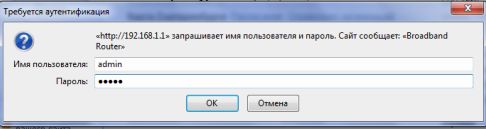

вы перейдете на web-страницу с полями («Login» и «Password»). Их вы сможете найти на наклейке, которая находится снизу корпуса роутера;

кликните на кнопку «ОК», для того, чтобы войти в систему настройки маршрутизатора.

Создание интерфейса второго уровня

После того, как вы совершили предыдущий алгоритм, перед вами будет открыта стартовая web-страница маршрутизатора QDSL-1040WU. Первым делом вам необходимо ввести настройки для доступа к интернету.

Вам нужно зайти в раздел «Layer2 Interface», располагающийся в категории «Advanced Setup», используя панели, находящейся в левой части экрана.

Теперь вам необходимо очистить список, выделив все объекты и удалив их, нажав на кнопку «Remove». В зависимости от используемой технологии, вам необходимо следовать соответствующей инструкции, для ADSL и Ethernet подключений.

При использовании технологии Ethernet, придерживайтесь следующей инструкции:

слева кликните на категорию «ЕТН»;

нажмите кнопку добавить;

далее нажмите на список «Select a ETH port» и выберете тот номер порта, в который подключен кабель, проведенный к вам Ростелекомом;

в пункте «Connection mod» нужно отметить пункт под названием «VLAN MUX Mode»;

кликните на кнопку сохранения («ApplySave»);

При использовании технологии ADSL, придерживайтесь следующей инструкции:

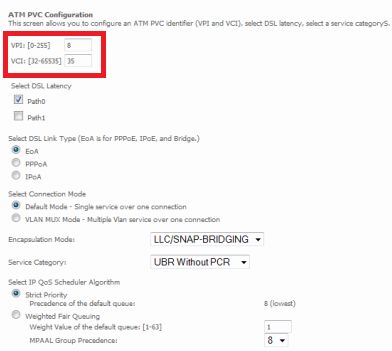

слева кликните на категорию «ATM»;

нажмите на кнопку «Add»;

свяжитесь со службой поддержки Ростелеком по телефону и узнайте значение параметров VPN и VCN.

Введите их в соответствующие поля. Кликните на кнопку сохранения («ApplySave»).

Как настроить интернет

Чтобы использовать интернет теперь необходимо настроить подключение для внешней сети, а для этого необходимо следовать следующей схеме:

нужно перейти в «WAN service»;

далее следует произвести удаление всех элементов посредством «Remove»;

затем нужно создать новый объект с помощью кнопки «Add»;

выбрать интерфейс и приступить к следующему этапу;

на этом шаге следует определиться с типом соединения. В основном все абоненты Ростелекома подключаются через технологию PPPoE. Выбрав этот тип нужно перейти далее;
